200-500mm 단일 벽 파형관 압출 라인 / 성형기

200-500mm 단일 벽 파형관 압출 라인 / 성형기

케이블이 커버, 의학 이송관 (작은 사이즈 파형관을) 보호한 것처럼 신글르 벽 파형관 압출 기계는 넓게 사용된 9 밀리미터 내지 1200 밀리미터 OD / ID 파형관을 생산할 수 있습니다 ; 가스 수송, 물 수송 (큰 사이즈 파형관) 등.

제품 설명
파형관 압출 기계는 케이블이 커버, 의학 이송관 (작은 사이즈 파형관을) 보호한다는 것을 넓게 사용되는 9 밀리미터 내지 1200 밀리미터 OD / ID 파형관을 생산할 수 있습니다 ; 가스 수송, 물 수송 (큰 사이즈 파형관) 등.

파형관 기계는 다음으로 구성됩니다 :

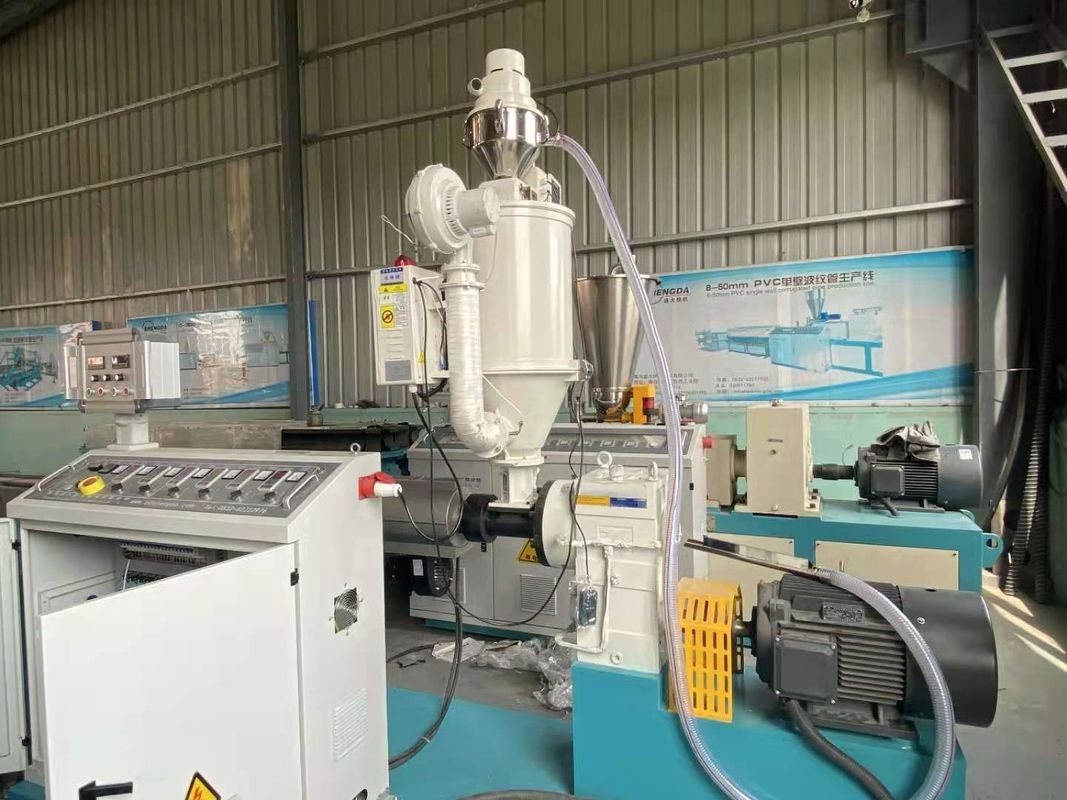

1. 압출기
다른 소재에 따르면, PE / PP 재료를 위해 PVC 재료, 단일의 스크류 압출기를 위한 사용 원추형 쌍축 스크류 압출기일 수 있었습니다.

또한 압출기 모델은 관경 & 몰드 디자인에 따라 선택합니다. 예를 들면, PE 9 밀리미터 내지 25 밀리미터 파형관이 고속도 설계를 위한 SJ65/30 단일의 스크류 압출기 또는 표준 속도 설계를 위한 SJ55/30 단일의 스크류 압출기를 선택합니다.

그리고 압출기 수량은 단일 벽 파형관 사용 1 압출기, 파이프 설계에 따르면, 중벽 파형관은 2 세트 압출기를 필요로 한다는 것을 결정합니다. PE와 같이 160 밀리미터 단일 벽 파형관 생산 기계는 SJ75/33 단일의 스크류 압출기, 중벽 식이 SJ75/33 단일의 스크류 압출기 + SJ65/33 단일의 스크류 압출기를 선택할 필요가 있다는 것을 결정합니다. SJZ45/90 작은 PVC 단일 벽을 위한 원추형 쌍축 스크류 압출기가 파이프 압출을 주름지게 하 뿐만 아니라.

고객 요구 사항에 따르면, 우리의 압출기는 SMATAC HMI로, 지멘스 PLC의 제조 제어일 수 있었습니다.

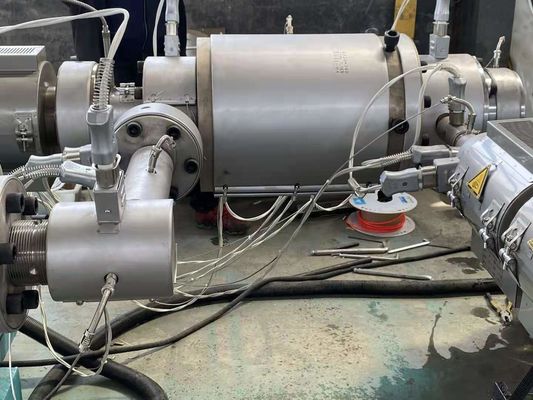

2, 다이를 형성하는 파이프 압출 다이 + 파형관
정상적 단단한 벽 파이프가, 메트드 플레이싯크를 라운드 형상으로 만들, 단지 단단한 벽 파이프 보다 벽 두께 많은 더 많은 더 많은 희석제로 죽은 것처럼 파이프 압출 다이는 똑같은 기능을 가지고 있습니다.
하지만 벽 두께가 매우 가늘어지고 따라서 경우 매우 나쁨 샤핑과 정립에서, 다이를 형성하는 것 들어갈 때 그것이 공기와 타격일 것이기 때문에 그것은 차이를 있습니다. 이것은 힘든 제어부분 그러나 우리의 숙련된 엔지니어를 위한 식은 죽 먹기입니다.

관경 & 성형 기계 종류에 따르면, 보통 다이를 형성하는 파형관은 알루미늄 / 알루미늄 얼로이로 만들었습니다, 그것이 성형 기계, 라인 속도 디자인에 따른 또한 다른 냉각 형태에 배치하기 위한 다른 디자인을 가지고 있습니다. 표준 속도 생산 속도, 팬 냉각, 고속도 생산 속도, 물 냉각.

우리의 계획된 성형 다이는 관 접속을 위해 더 효과적인 온라인 벨링을 만들 수 있습니다.

3, 성형 기계
성형 다이에서 설정하고, 형성을 만드는 것에게 사용된 성형 기계는 일하여 콘티누스리 죽습니다.

4, 절단기 + 스택커 또는 권상기
보통 작은 사이즈 (9mm 내지 110 밀리미터)을 위해 파형관은 권상기, 단일 디스크 실패로 설비하고 디스크 실패를 두배로 합니다, 양쪽은 괜찮습니다. 고속도를 위해 더블 디스크 위드너를 제안하세요.
또한 75 밀리미터, 90 밀리미터와 같이, 110 밀리미터는 내보내고 9m, 6m 기타 등등과 같은 절단의 안에 짧은 기간이 쿠블 그리고 나서 와인딩 타입 보다 더 높게 더 절단기 + 스택커, 베카수 예취 빈도와 경구를 필요로 합니다.
