고효율 전산화된 플라스틱 단식 / 중벽 파형관 압출 라인

고효율 전산화 플라스틱 단일/이중 벽 골판지 파이프 압출 라인

고효율 전산화 플라스틱 단일/이중 벽 골판지 파이프 압출 라인 구성:

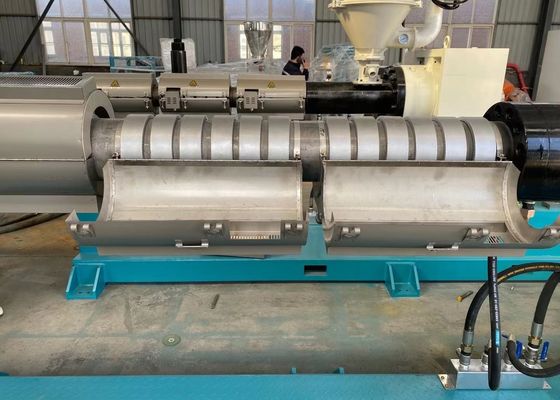

1. 압출기
다른 재료에 따라 PVC 재료에 대한 원추형 이중 나사 압출기, PE/PP 재료에 대한 단일 나사 압출기를 사용할 수 있으며 압출기 모델은 파이프 크기 및 금형 설계에 따라 선택할 수도 있습니다.예를 들어 PE 9mm ~ 25mm 골판지 파이프의 경우 고속 설계의 경우 SJ65/30 단일 나사 압출기를 선택하거나 일반 속도 설계의 경우 SJ55/30 단일 나사 압출기를 선택합니다.

압출기 수량은 파이프 디자인에 따라 선택하고 단일 벽 골판지 파이프는 압출기를 사용하고 이중 벽 골판지 파이프는 2 세트 압출기를 사용합니다.PE 160mm 단일 벽 골판지 파이프 생산 기계와 같은 SJ75/33 단일 나사 압출기를 선택하고 이중 벽 유형은 SJ75/33 단일 나사 압출기 + SJ65/33 단일 나사 압출기를 선택해야 합니다.소형 PVC 단일 벽 골판지 파이프 압출용 SJZ45/90 원추형 이중 나사 압출기.

고객 요구 사항에 따라 당사의 압출기는 SMATAC HMI를 사용하여 SIEMENS PLC로 제어할 수 있습니다.

2, 파이프 압출 다이 + 주름관 성형 다이
파이프 압출 다이는 일반 솔리드 벽 파이프 다이와 동일한 기능을 가지고 있어 용융 플라스틱을 둥근 모양으로 만들고 벽 두께가 솔리드 벽 파이프보다 더 얇습니다.
그러나 벽 두께가 매우 얇기 때문에 성형 금형에 들어갈 때 공기와 함께 불어서 성형 및 사이징이 매우 나쁜 경우 차이가 있습니다.이것은 어려운 제어 부분이지만 숙련된 엔지니어에게는 케이크 조각입니다.

주름관 성형 다이는 일반적으로 알루미늄/알루미늄 합금으로 만들어지며 파이프 크기 및 성형 기계 유형에 따라 성형 기계 설정에 대한 설계가 다르며 라인 속도 설계에 따라 냉각 유형도 다릅니다.정상 속도 생산 속도, 팬 냉각, 고속 생산 속도, 수냉식.

우리의 설계된 성형 다이는 파이프 연결에 더 효율적인 온라인 벨링을 만들 수 있습니다.

삼, 성형기
성형 다이를 설정하고 성형 다이를 지속적으로 작동시키는 데 사용되는 성형 기계.

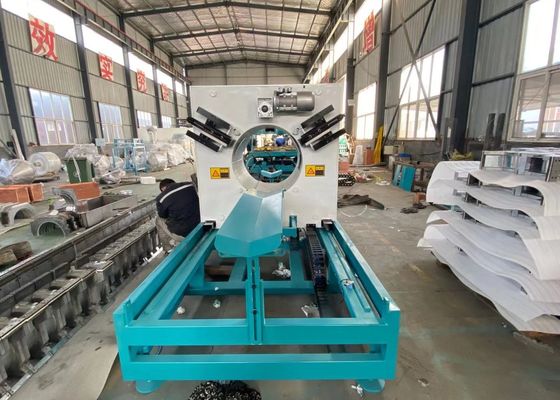

4,커팅 머신 + 스태커 또는 와인딩 머신
일반적으로 와인딩 머신, 싱글 디스크 와인더, 더블 디스크 와인더가 장착된 소형(9mm ~ 110mm) 주름관의 경우 둘 다 괜찮습니다.고속의 경우 75mm, 90mm, 110mm 파이프 couble도 9m, 6m 등과 같은 짧은 길이로 절단되는 이중 디스크 확장기를 제안합니다. 그런 다음 절단기 + 스태커로 quip이 필요합니다. 왜냐하면 절단 주파수가 권선 유형보다 더 높기 때문입니다.

고능률 전산화된 플라스틱 단 하나/이중 벽 물결 모양 관 밀어남 선 이점:

1) 화학적 부식 및 침식에 대한 매우 강한 내성.

플라스틱 단일 / 이중 벽 골판지 파이프는 고온 저항, 내식성 및 내마모성, 고강도, 우수한 유연성 등의 특징을 가지고 있습니다. 그들은 자동 와이어, 전기 나사 통과 파이프, 공작 기계 회로, 보호 분야에서 널리 사용됩니다. 램프 및 랜턴 와이어의 파이프, 에어컨 및 세탁기의 튜브 등

플라스틱 단일/이중벽 골판지 파이프는 시립 엔지니어링 급수 시스템, 건물 실내 급수 시스템, 실외 지하수 공급 시스템 및 주거 지역, 플랜트 지역 지하수 공급 시스템, 오래된 파이프, 수리, 수처리 엔지니어링 배관 시스템, 정원에 사용됩니다. , 관개 및 산업용 파이프 등의 기타 분야
